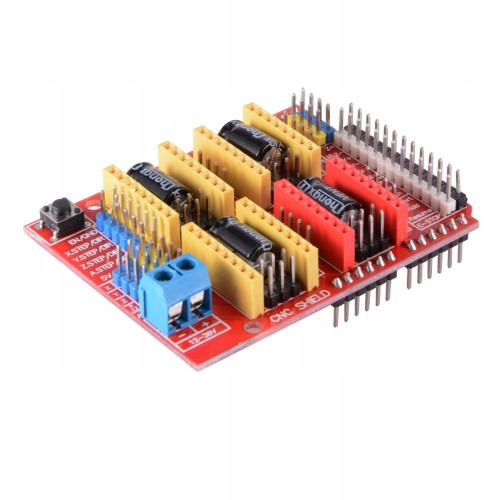

Shield Sterownika drukarki 3D (nakładka dla Arduino)  CNC Shield.

Moduł kompatybilny z Arduino UNO, MEGA

Nakładka do Arduino pozwalająca zaprojektować moduł sterujący drukarką 3D lub inną maszyną CNC. Dzięki czterem złączom dla sterowników silników, np. A4988, ułatwia korzystanie z silników krokowych.

Posiada m.in. wyprowadzone wejścia kierunku i przesuwu kroków dla czterech sterowniki, wejścia dla czujników krańcowych END STOP oraz wyprowadzenia magistrali I2C i UART.

Dzięki możliwości obsługi 4 silników krokowych, stworzenie własnej drukarki 3D staje się proste. Moduł jest w pełni zgodny z prduktem firmy Protoneer.

Specyfikacja układu :

• Napięcie zasilania silników (w zależności od sterownika): od 12 V do 36 V
• Napięcie zasilania podłączane poprzez złącze śrubowe ARK
• Napięcie pracy sygnałów logicznych: 5 V
• Złącza sterowników silników kompatybilne z A4988 i podobnymi
• Wyprowadzone sygnały: STEP i DIR dla czterech sterowników: X.STEP / Y.DIR, X.STEP / Y.DIR, Z.STEP / Z.DIR, A.STEP / A.DIR
• Wyprawadzone złącza interfejsów UART i I2C
• Wyproadzone wejścia na czujniki krańcowe typu END STOP: Z+ / Z-, Y+ / Y-, X+ / X-,
• Wbudowane kondensatory 100 uF i 50 uF 8 mm
• Rezystory podciągające 10 kΩ
• Wyprowadzenia dla silników
