STEPSTICK RAMPS A4988 sterownik silnika krokowego

Dostępność: 0
Cena: 6,20 zł 6.20
ilość szt.
dodaj do przechowalni

Opis

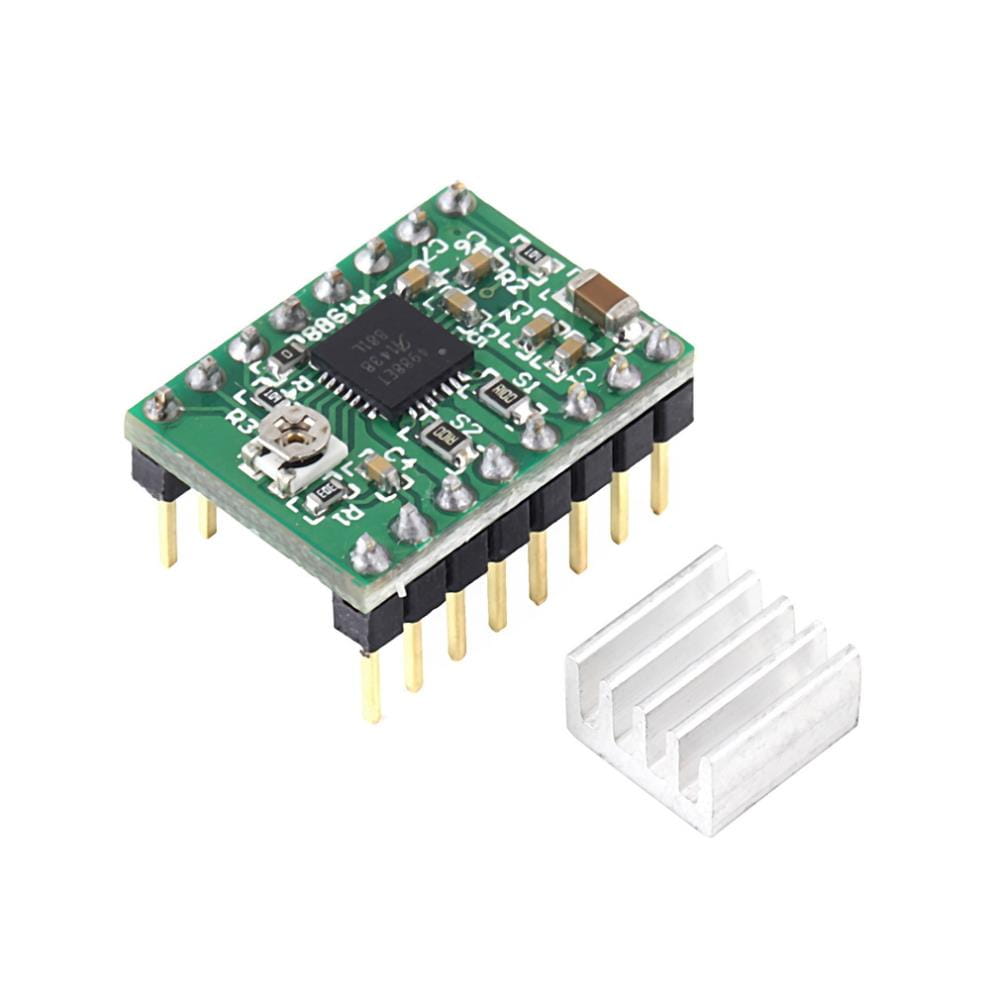

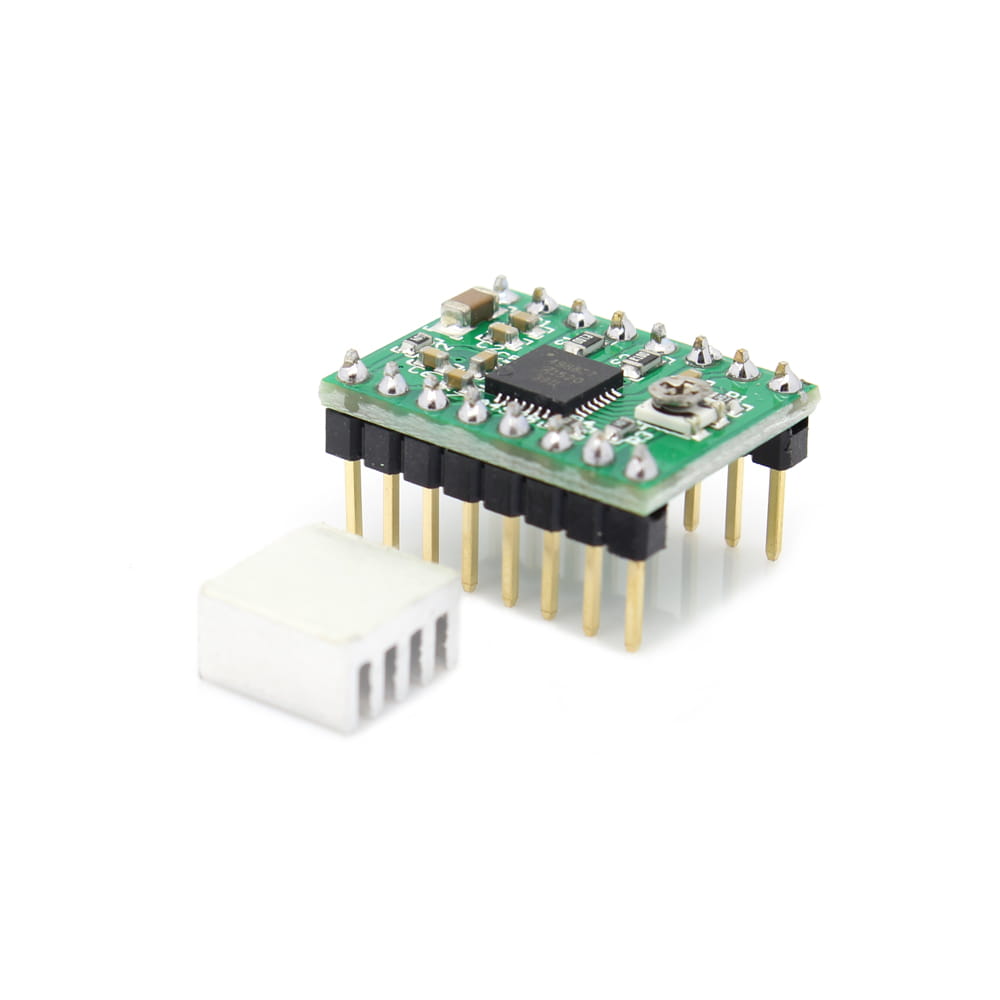

                                                                                                       Sterownik silnika krokowego drukarki 3D RepRap,

                                                                                                                         CNC StepStick A4988 + radiator

  Układ jest bardzo prosty w obsłudze i aby obrucić silnik o krok wystarczy podać stan wysoki na wyprowadzenie STEP (logiczną jedynkę), kolejna sekwencja zera i jedynki, przesunie silnik o kolejny krok...itd.

Wybór kierunku odbywa się poprzez podanie odpowiedniego stanu na wyprowadzenie DIR (np. stan niski - obroty zgodnie ze wskazówkami zegara, stan niski - przeciwnie). Sterownik posiada również możliwość wyboru rozdzielczości pracy silnika.

Układ posiada również możliwość wyboru rozdzielczości pracy silnika. Rozmiar kroku z jakim ma pracować silnik, ustawiany jest za pomocą wejść MS1, MS2, MS3. Wejścia MS1, MS2 oraz MS3 mają wewnętrzny rezystor pull-down (100 kΩ).

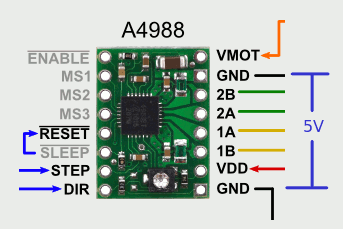

Do zasilania części logicznej modułu wymagane jest napięcie z zakresu 3 V do 5,5 V, które należy doprowadzić do pinu VDD.

Napięcie zasilania silnika z zakresu od 8 V do 35 V podawane jest na pin VMOT. Układem można sterować również silnikami o nominalnym napięciu niższym niż wymagane 8 V. W tym celu należy ograniczyć maksymalny pobór prądu za pomocą potencjometru, tak aby nie przekroczyć dopuszczalnej mocy silnika. Np. dla silnika o rezystancji 5 Ω na cewkę i poborze prądu 1 A, nominalne napięcie zasilania to 5 V.Zasilając napięciem 12 V należy ograniczyć prąd, tak aby nie przekroczył wartości 1 A Moduł A4988 pozwala na aktywne ograniczenie prądu przy pomocy potencjometru. Jednym ze sposobów wprowadzenia ograniczenia jest ustawienie sterownika w tryb pełnego kroku oraz pomiar prądu przepływającego przez jedną cewkę bez podawania sygnału na wejście STEP. Zmierzony prąd to 70% ustawionego limitu (obie cewki są zawsze włączone i ograniczone do 70% w trybie pełnego kroku). Innym sposobem jest pomiar napięcia na wyprowadzeniu REF (oznaczonego kółkiem na płytce drukowanej) oraz obliczenie aktualnego limitu (rezystory pomiarowe mają wartość 0.05Ω).

Specyfikacja układu :

  • Napięcie zasilania: 8 - 35V
  • Masymalny prąd: 2A (z radiatorem)
  • Możliwość regulacji prądu pobieranego przez silnik za pomocą potencjometru
  • Moduł posiada wlutowane złącze (listwę kołkową)
  • Ochrona przed przegrzaniem układu
  • Możliwość konfiguracji kroków: pełny krok 1/2 kroku 1/4 kroku 1/8 korku 1/16 kroku
  • Uwaga! Układ może ulec uszkodzeniu, gdy podczas działania sterownika podłączamy lub odłączamy silnik.

                                                                                                                        Wystawiamy paragon lub fakturę vat !!!

                                                                                                                      Wysyłki realizujemy natychmiast  z Polski.
