Zestaw Kit cyfrowy 4-bitowy zegar AT89C2051 DIY
dodaj do przechowalni
Opis

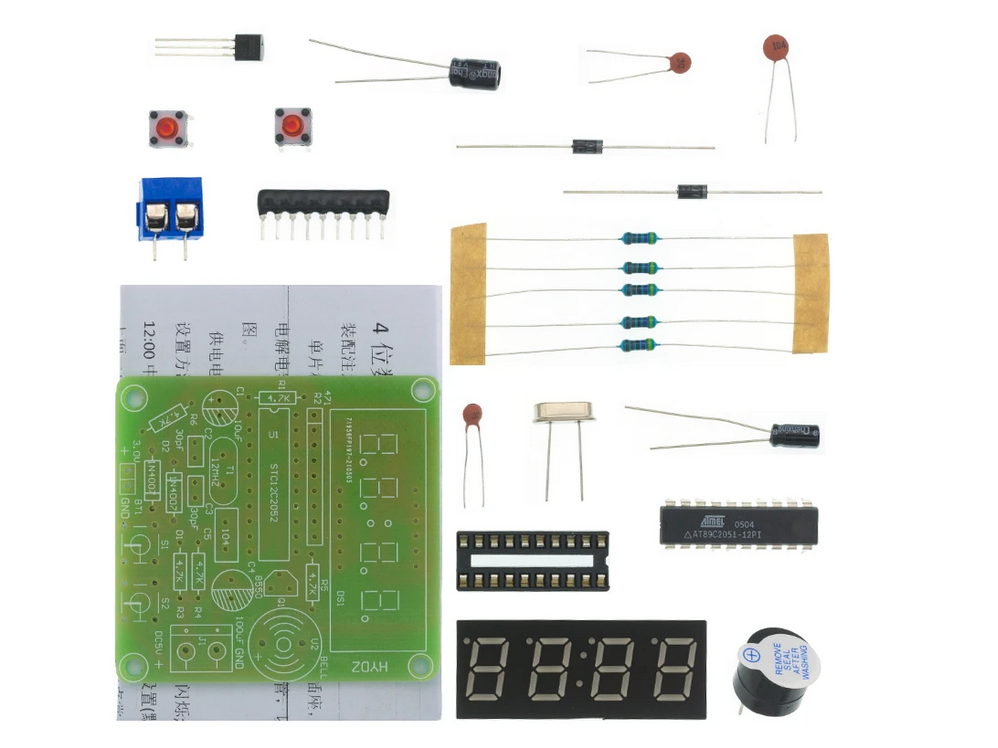

Zestawy DIY (do samodzielnego montażu), zawierający wszystkie elementy wchodzące w skład zegara elektronicznego z budzikiem.
Opis zestawu :

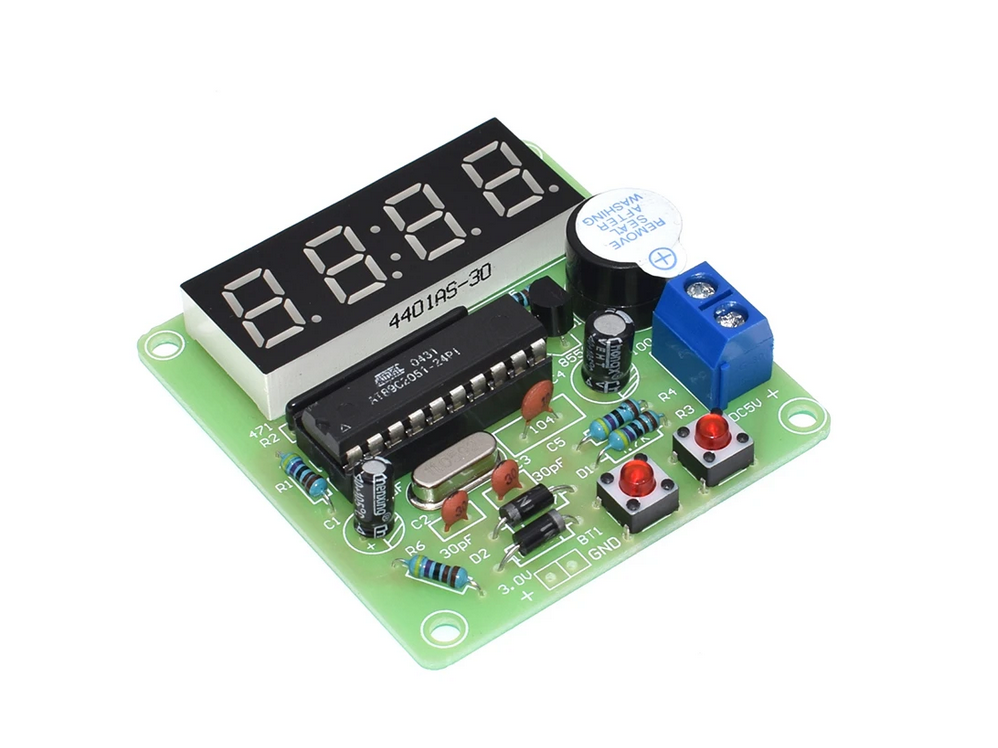

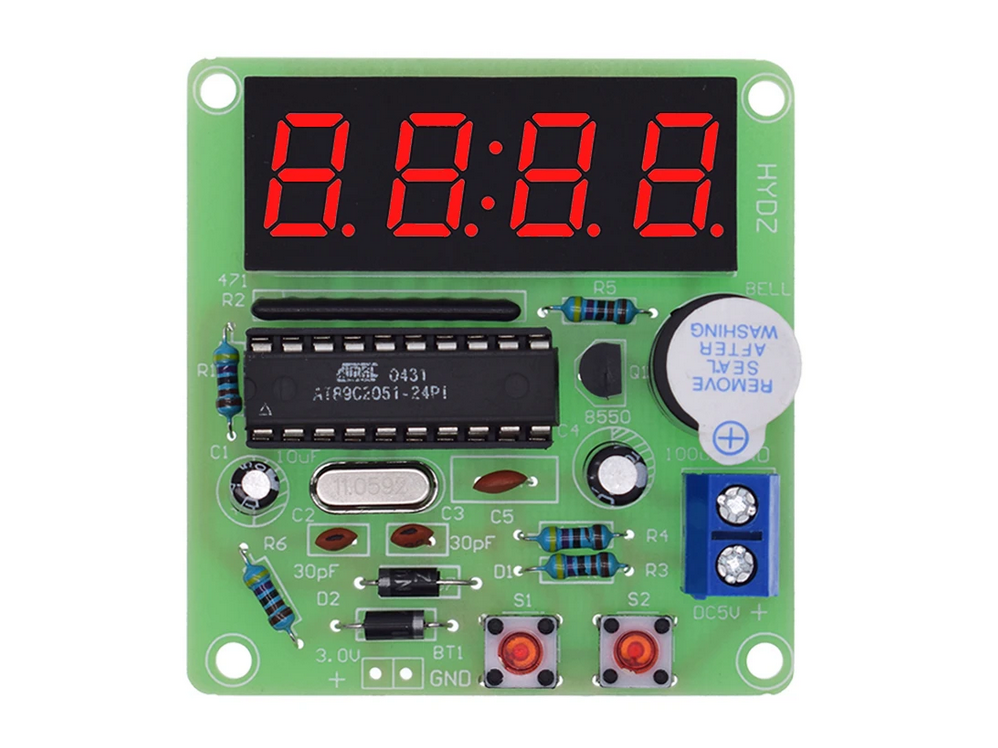

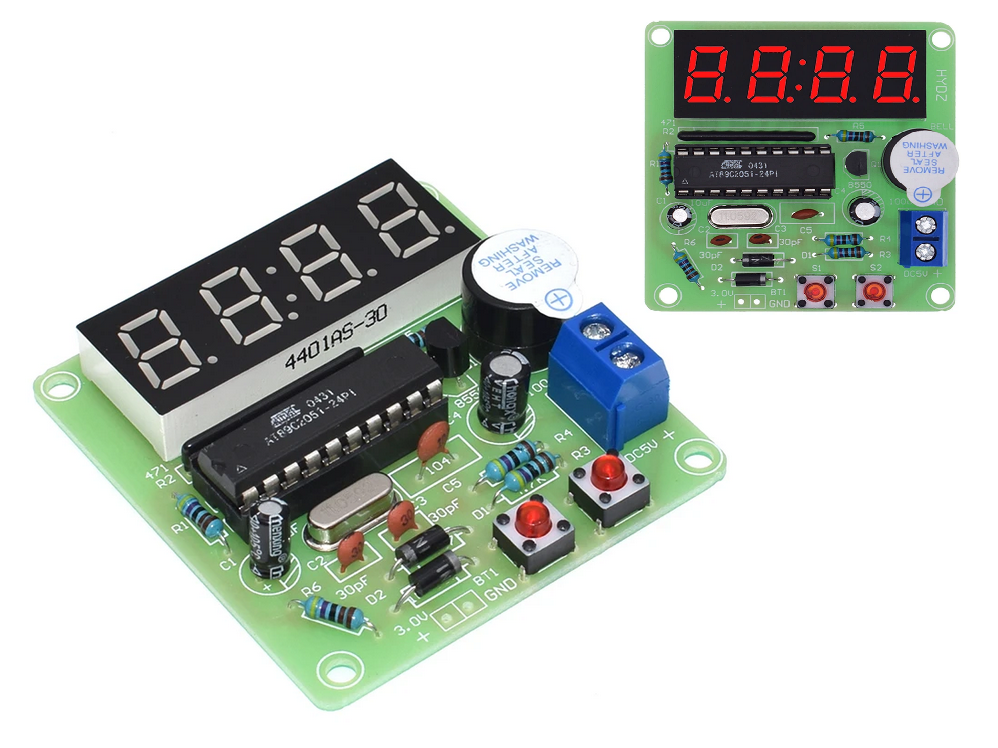

Zestaw do samodzielnego montażu umożliwiający zbudowanie elektronicznego czterobitowego zegara opartego na układzie AT89C2051.
Schemat z wartościami i opisem elementów nadrukowany jest na płytce PCB.
Zegar po złożeniu należy podłączyć odpowiednio do zasilania (plus i minus) - odwrotne podłączenie może uszkodzić układ.
Na płytce modułu znajdują się pady lutownicze "+" i "-", przeznaczone do przylutowania baterii (akumulatorka) 3 V - 3,5 V mającej za zadanie podtrzymanie napięcia zasilającego w sytuacji kiedy zaniknie lub zostanie odłączone - celem podtrzymania wszystkich ustawień zegara.
- Napięcie zasilania: 3V - 6V
- PCB wymiary: 52mm * 54 mm
- wymiary wyświetlacza: 41 x 16 mm
Funkcje:
- korekcja sekund
- przełączanie wyświetlania co każdą minutę niezależnie od interfejsu wyświetlacza
- wyłączany sygnał dźwiękowy - opcjonalnie dźwięk co pełną godzinę
- dwa ustawienia alarmu (można wyłączyć funkcję alarmu)
specyfika zestawu:
- 0.56 cal specjalny czerwony cyfrowy wyświetlacz zegara;
- Napięcie zasilania: 3V - 6V
- PCB wymiary: 52mm * 54 mm
- wymiary wyświetlacza: 41 x 16 mm

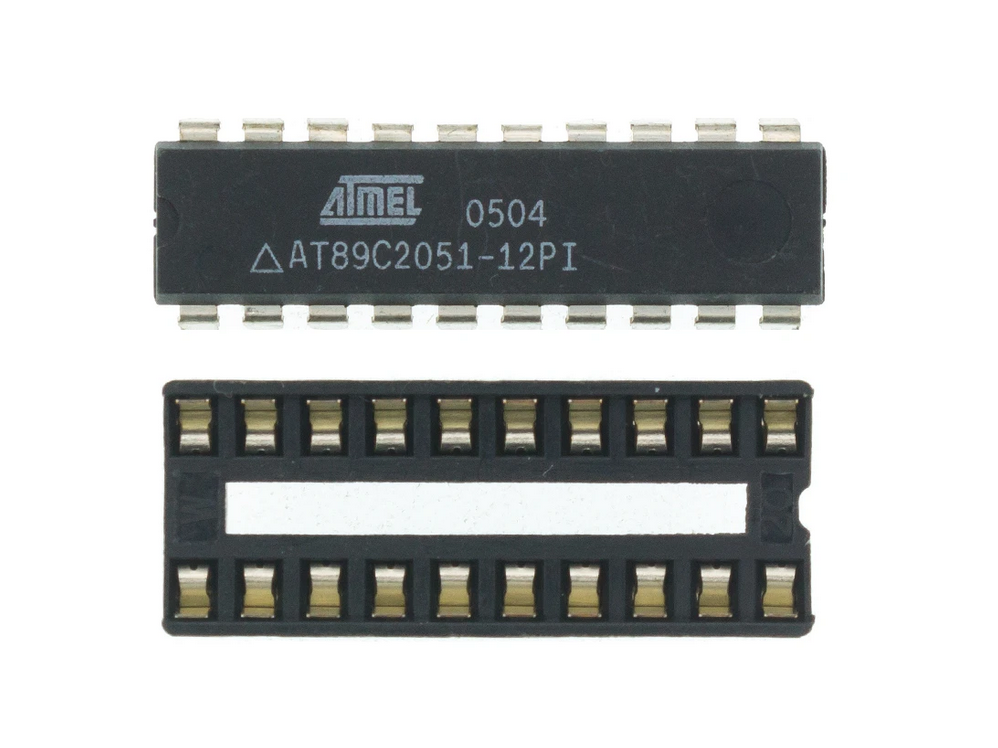

- układ scalony - AT89C2051
- gruby laminat 1,2mm
- dokładny czas, zakres błędu -1 do + 1 sekund na 24 godziny
Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów, dlatego prawidłowe działanie urządzenia uzależnione jest wyłącznie od umiejętności osoby montującej i jego doświadczenia.
W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów.
Istnieje tylko możliwość odpłatnej naprawy - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu może przekraczać wartość zestawu.
