Wyświetlacz LCD 2.2" TFT SPI 240x320 Arduin
Opis
Wyświetlacz LCD 2,2" TFT SPI 240 x 320px
OPIS :

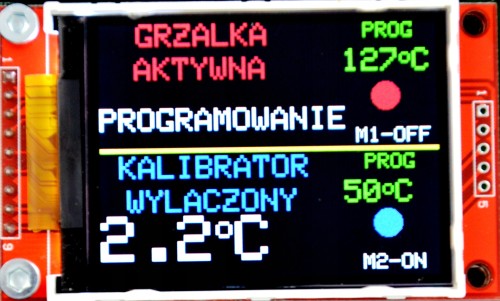

Wyświetlacz graficzny LCD TFT o przekątnej 2,2"
o rozdzielczości 240x320px. Zasilany jest napięciem 3,3V, komunikuje się dzięki magistrali SPI.
Posiada czytnik kart pamięci SD.
Specyfikacja :
- przekątna ekranu : 2,2"
- rozdzielczość : 240x320 px
- napięcie pracy : 3,3V
- wbudowane gniazdo kart pamięci : SD
Wyprowadzenia :
- SDO: Linia da nych magistrali SPI.
- LED: Zasilanie podświetlenia 3,3 V.
- SCK: Linia zegarowa magistrali SPI.
- SDI: Linia danych magistrali SPI.
- D/C: Wybór rejestru instrukcji wyświetlacza (stan niski) albo rejestru danych (wysoki).
- RESET: Reset aktywowany stanem niskim.
- CS: Wybór chipu aktywowany stanem niskim.
- GND: Masa.
- VCC: Zasilanie 3,3 V.
Wyświetlacz jest fabrycznie nowy, przechowywany w opakowaniu antystatycznym
