Wskaźnik wysterowania, poziomu audio LED LM3915
Opis
ZESTAW DO SAMODZIELNEGO MONTAŻU - Wskaźnik wysterowania audio (10 LED)
Zestaw do samodzielnego montażu typu KIT/DIY umożliwia montaż elektronicznego wskaźnika wysterowania do zastosowań audio. Elekt świetlny został zaprojektowany na 10 diodach LED. Konstrukcja wskaźnika oparta została na układzie scalonym LM3915.
Specyfikacja:
- zestaw do samodzielnego montażu tzw. KIT, DIY
- efekt świetlny LED
- wskaźnik wysterowania dla sygnału audio - UV meter
- wersja mono dla jednego kanału
- układ sterujący LM3915
- łącznie 10 diod LED
- kolory diod LED: czerwony + żółty
- sygnał wejściowy - liniowy z np. smartfon, odtwarzacz mp3 itp.
- napięcie zasilania: od 9V do 12Vdc
- wymiary płytki drukowanej: 28mm x 66mm
- Ocena stopnia trudności:
- płytka PCB jednostronna
- solder-maska -TAK
- opis montażowy na płytce drukowanej - TAK
- schemat ideowy - nie
- schemat montażowy - TAK
- typ montażu: przewlekany THT
- elementy montowane powierzchniowo SMD: nie
- elementy wymagające zachowania polaryzacji: TAK
- urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia

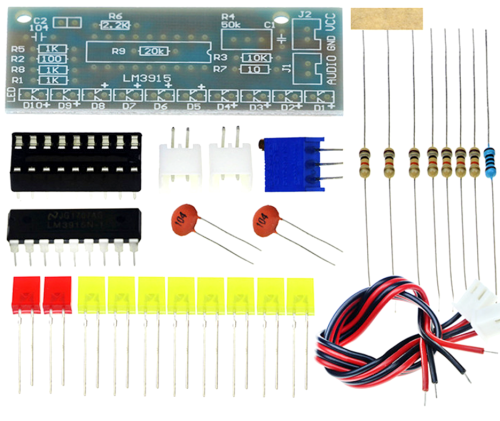

W skład zestawu wchodzi:
- płytka drukowana PCB
- wszystkie potrzebne elementy do budowy urządzenia
- schemat
