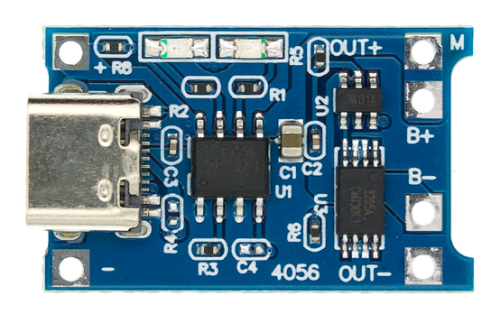

TP4056 Ładowarka ogniw Li-ION USB TYP C USB-C 1A

Oparty na układzie TP4056 w obudowie SO8 - dodatkowo z zabezpieczeniem na układzie DW01A z zewnętrznymi kluczami N MOS układu 8205A OPIS : Układ umożliwia szybkie ładowanie ogniw typu 18650, oraz akumulatorów typu Li-ion. Ta wersja ładowarki rozbudowana jest o o monitor prądu rozładownia i przekroczenia dolnego progu napięcia, za co odpowiada układ DW01A w obudowie SOT23-6, z zewnętrznymi kluczami NMOS układu 8205A - obudowa SSOP8. Zasilać moduł można dzięki gniazdu Micro USB, umieszczonego na płytce jak również za pomocą przewodów lutowanych do pól lutowniczych.

Specyfikacja :

• Moduł ładowania z układem TP4056
• Wymiary : 2,6 x 1,7cm
• Napięcie wejściowe : 5V
• Ładowanie napięciem 4,2V ( +/- 1% )
• Max. prąd ładowania 1000mA (prąd ładowania można zmienić, wstawiając inną wartość rezystora R3). Sprzedawany moduł wartość ma ustawioną na ładowanie prądem 1000mA.

R3 (kOhm)         I Bat (mA)

      30            -        20

      50            -        70

      10            -       130

       5             -       250

       4             -       300

       3             -       400

       2             -       580

    1,66           -       690

     1,5            -       780

    1,33           -       900

     1,2            -      1000

• Ochrona komórek nadmiernego rozładowania napięcia 2,5V
• Ładowanie i ochrona komórek w jednym czasie
• Dwie diody LED sygnalizacyjne : czerwona - ładowanie, zielona - ładowanie zakończone
• Złącze USB C może być używane do ładowania baterii litowych przez ładowarkę bezpośrednio do telefonu. W przepadku wykorzystania do ładowania układu, ładowarki do telefonu, upewnij się aby pobór prądu wynosił ponad 1A, w przeciwnym razie może nie działać poprawnie.
• Podłącz "B+" do elektrody dodatniej akumulatora ładowanego, a "B-" do ujemnej
• Układ który chcemy zasilić z akumulatora należy połączyć z "OUT+" i "OUT-"
• Podczas ładowania należy odłączyć obciążenie akumulatora
