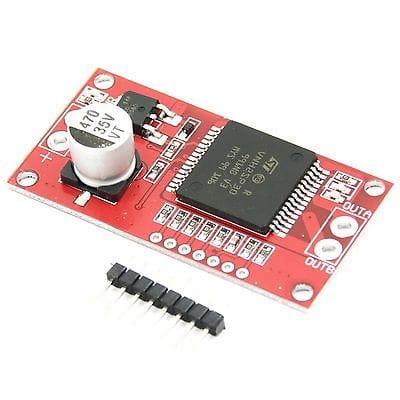

Sterownik silnika DC Monster Motor Shield VNH2sp30 max.30A
Opis :
Wysoce wydajny sterownik silnika DC, kompatybilny z Arduino. Dzięki dużej wydajności prądowej znajduje zastosowanie min. w drukarkach 3D, jak również w obrabiarkach CNC.
Moduł posiada zabezpieczenie termiczne i napięciowe.

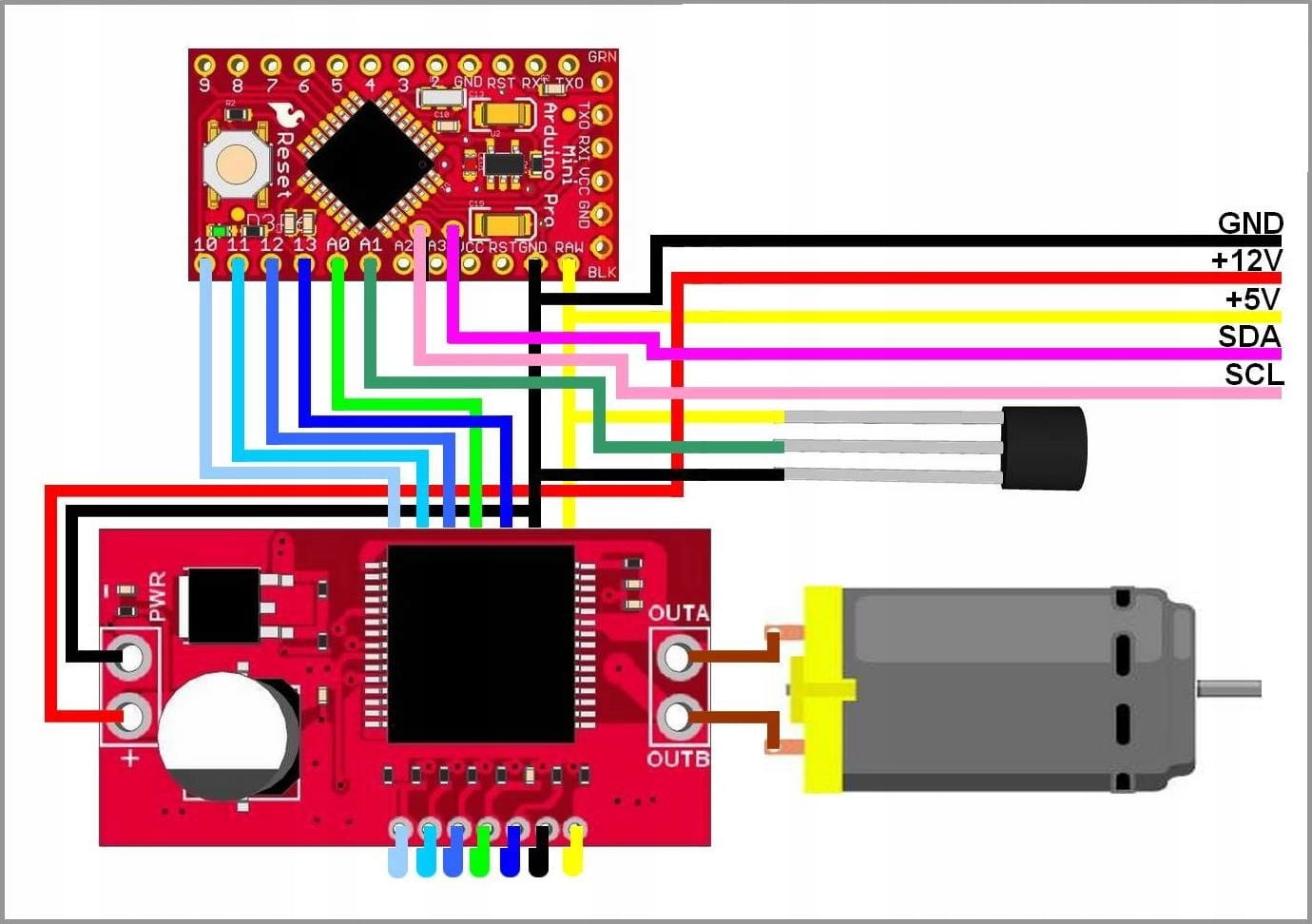

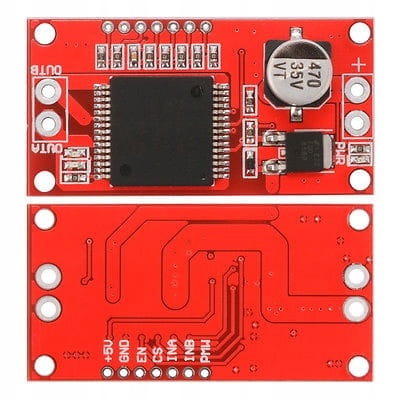

Podłączając moduł z mikrokontrolerem należy podpiąć "pin +5V" do 5V w arduino, a GND do Gnd (masy),następnie w zależności od podania stanu wysokiego lub niskiego na pin INA lub INB będzie powodował zmianę kierunku obrotowego silnika. Pin " PWM " podpinamy wyjście PWM z Arduino i sterujemy nim prędkość obrotową silnika poprzez współczynnik wypełnienia.
Dzięki CS możemy monitorować prąd płynący przez mostek, natomiast EN do blokowania mostka lub wykrywania błędów.
Silnik podpinamy do wyjść OUTA i OUTB.
Parametry:
- Napięcie zasilania : do 16V
- Prąd 16A (chwilowy max.30A)
- Max. częstotliwość PWM - 20kHz
- Zabezpieczenie termiczne i napięciowe
- Moduł zgodny z wyprowadzeniami Arduino
