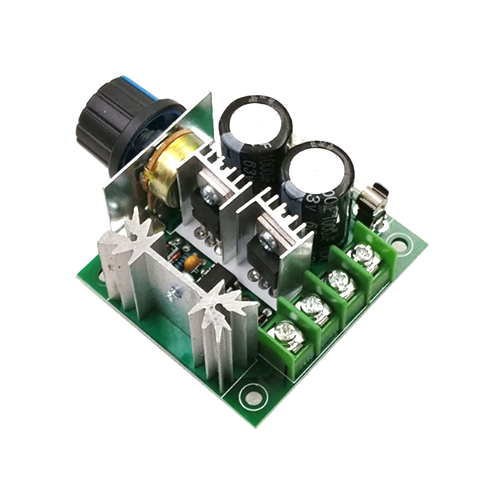

Regulator sterownik PWM 12-40VDC 10A 400W
dodaj do przechowalni
Opis
Regulator sterownik PWM 12-40V 10A 400W
Moduł sterownika PWM umożliwia regulację mocy odbiorników zasilanych napięciem stałym DC.
Zmianę zakresu mocy odbywa poprzez regulację współczynnika wypełnienia PWM w zakresie od 10% do 100%.
Regulacja współczynnika wypełnienia PWM najczęściej wykorzystywana jest do zmiany prędkości obrotowej silników elektrycznych prądu stałego.
Zaletą takiego sterowania jest duża sprawność regulacji mocy, a zarazem małe starty cieplne, przy zachowaniu wysokiego momentu obrotowego silnika w dużym zakresie regulacji mocy.
W regulatorze tym, został użyty układ czasowy NE555 pracujący w układzie generatora astabilnego. Na wyjściu układu jest uzyskiwany przebieg prostokątny o zmiennym wypełnieniu, który steruje przełączaniem tranzystorów mocy umieszczonych na płytce.
Specyfikacja:
- sterownik PWM
- zakres napięcia wejściowego (zasilania) DC: 12V do 40V
- regulacja mocy w zakresie: 0,01-400W
- prąd statyczny: 0,02A (standby)
- prąd znamionowy: 8A
- chwilowy maksymalny prąd do 10A max.
- regulacja współczynnika wypełnienia: 10% -100% (PWM Duty Cycle)
- częstotliwość PWM: 13kHz
- Potencjometr do regulacji współczynnika PWM
- złącza wejściowe (Power +/-) i wyjściowe (Motor +/-) do przykręcenia przewodów
- wyposażony w radiatory
- orientacyjne wymiary: 60 x 55 x 28mm
Moduł posiada cztery wyprowadzenia śrubowe, z których dwa służą do podłączenia zasilania, a kolejne dwa do podłączenia silnika prądu stałego.
Złącza zostały odpowiednio podpisane na odwrocie płytki:
- Power + (zasilanie modułu)
- Power - (masa modułu)
- Motor + (wyprowadzenia silnika)
- Motor - (wyprowadzenia silnika)
- Gałka potencjometru (regulacja prędkości obrotowej silnika)
