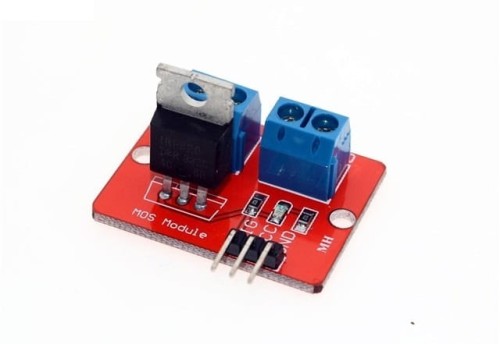

Moduł z tranzystorem N MOSFET IRF520N
Opis :
Układ umożliwia sterowanie sygnałem PWM, np z modułu ARDUINO, płynną regulację napięcia stałego, a tym samym sterowanie: obrotami silnika prądu stałego, jasnością żarówkami, diodami LED, grzałkami itp.
Parametry tranzystora:

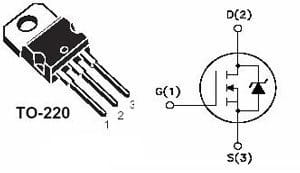

- Moduł wykonany na tranzystorze IRF520 (N-MOSFET)
- typ: N-Mosfet
- Napięcie pracy: 3,3V -5V ( kompatybilny z ARDUINO i Raspberry Pi)
- Napięcie obciążenia: 0-24V
- Prąd obciązenia: do 5A (powyżej 1A należy układ wyposażyć w dotakowy radiator)
- Max moc 60W (powyżej 10W należy układ wyposażyć w dotakowy radiator)
- rezystancja przy pełnym otwarciu RDS(on): 0.20Ω
Specyfikacja modułu:

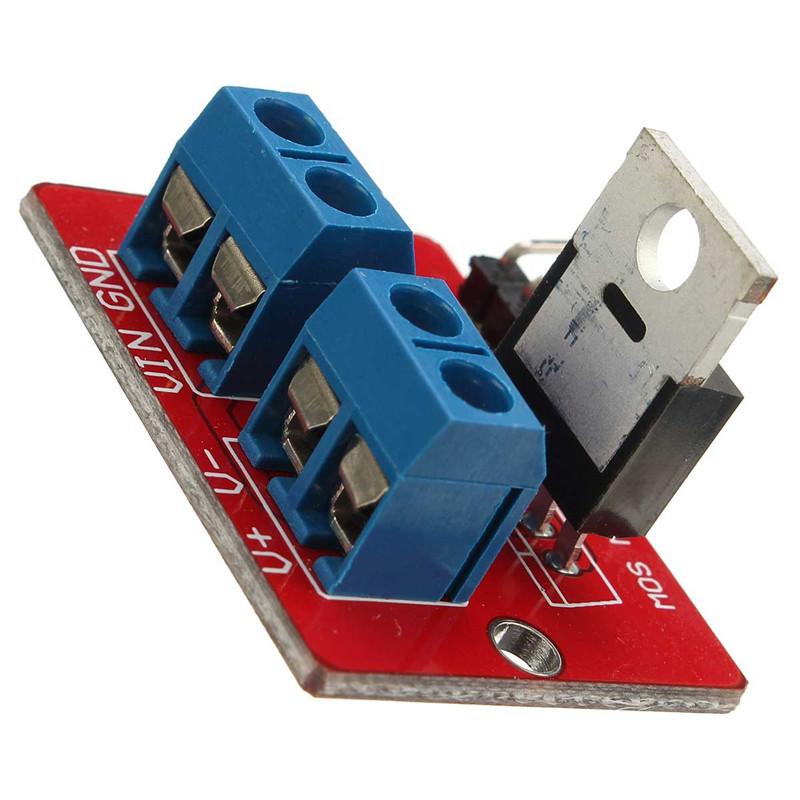

- wejście i wyjście mocy na złączach ARK
- wejście sygnału oraz zasilania modułu na złączach goldpin
- dioda LED informująca o zasilaniu
- wejście bramki "ściągnięte" rezystorem 1k do masy

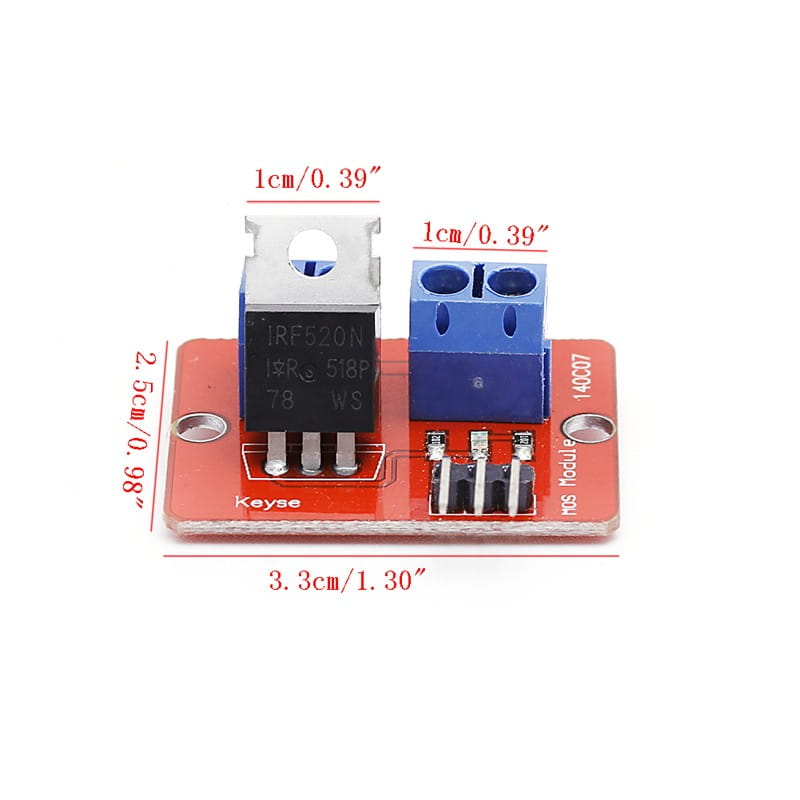

- wymiary modułu: 33mm x 25mm
