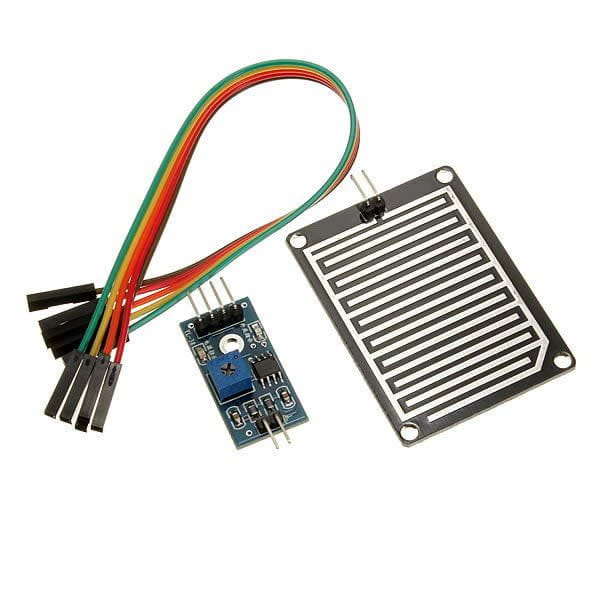

Moduł Czujnik deszczu, śniegu
OPIS PRZEDMIOTU :

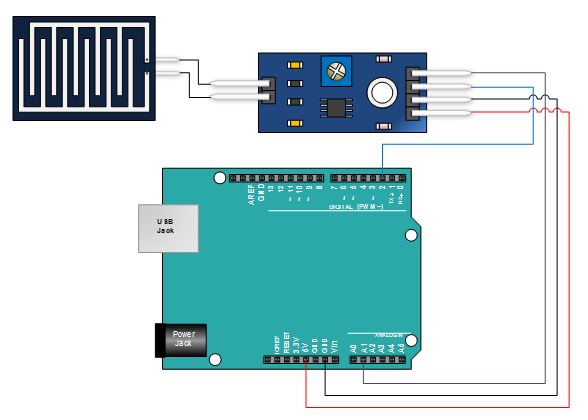

Czujnik deszczu, śniegu, wody z dwoma wyjściami: cyfrowym i analogowym, który wykonuje pomiar rezystancji. Sygnały te można odczytywać przy pomocy arduino lub innym mikrokontrolerom i zaprogramować je tak aby wykonywały daną czynność po wykryciu wody lub innej cieczy.
Dzięki wyjściu cyfrowemu możemy ustawić próg granicznego potencjometrem, a po jego przekroczeniu wyjście sygnału zmienia się z 0 na 1, dzięki czemu użytkownik nie musi posiadać mikrokontrolera. Wystarczy jedynie, że do pinu cyfrowego podłączymy przekaźnik, który np. załączy pompę, która wypompuje wodę z zalanego pomieszczenia.
Czujnik ten można wykorzystać w różnego rodzaju projektach.
Moduł czujnika deszczu to prosty układ porównujący rezystancję sondy z wcześniej ustaloną wartością. Woda powoduje spadek rezystancji pomiędzy ścieżkami czujnika - co odczytuje moduł sterownika, na którym znajduje się potencjometr oraz dioda sygnalizująca zasilanie, oraz stan wyjścia, a posiada dwa wyjścia: analogowe A0 oraz cyfrowe D0.
Na wyjściu cyfrowym pojawia się sygnał O lub 1 w zależności od ustawienia progu zadziałania potencjometrem.
Specyfikacja techniczna :
- - Napięcie zasilania: 3-5V
- - Regulacja czułości zadziałania
- - Dwie diody komunikacyjne zasilanie oraz stan DO
- - Wymiary układu elektronicznego 3,2x1,4cm
- - Moduł posiada wyprowadzenia: ·
- GND - zero ·
- AO - wyjście analogowe 0-5v
- DO - TTL wyjscie sygnału przełączającego 5v
· - VCC - zasilanie 3v-5v
- - Moduł może pracować samodzielnie - np. z przekaźnikiem - lub z mikrokontrolerem.
- - Powierzchnia czujnika 5x4cm
- - Długość przewodu łączącego 200 mm
- - Wyjście cyfrowe TTL
