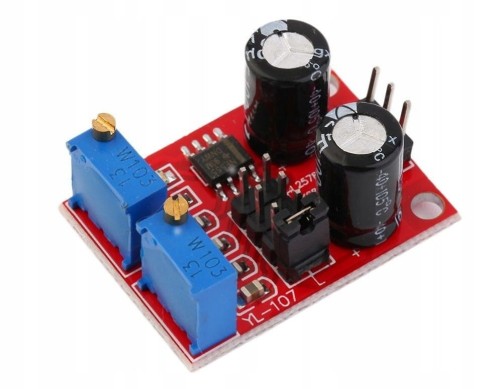

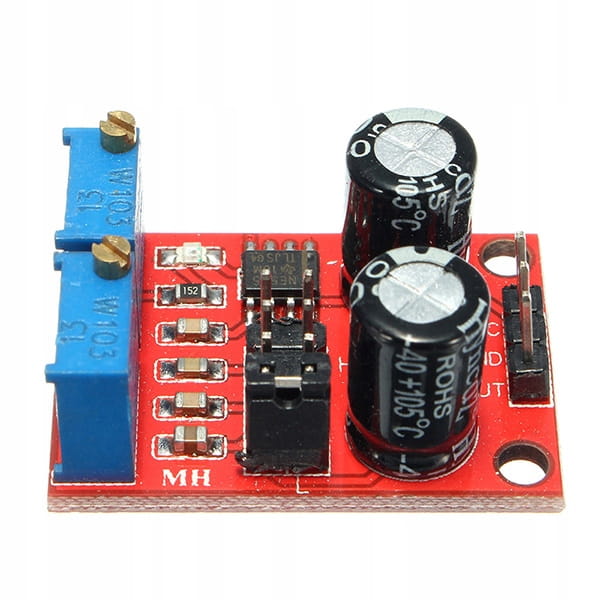

Regulowany Generator Impulsów oparty na układzie NE555 (SO8)

Moduł regulowanego generatora impulsów opartego na układzie multiwibratora NE555 (SO8). Jest to prosty generator impulsów - przebiegu prostokątnego, który daje możliwość regulacji częstotliwości, oraz współczynnika wypełnienia.

Moduł posiada diodę LED sygnalizującą pracę oraz potencjometry do regulacji częstotliwości i współczynnika wypełnienia. Łatwy w obsłudze i podłączeniu.

Specyfikacja układu :

- zakres napięć zasilania: 5V - 15Vdc

- przy napięciu zasilania 5V prąd wyjściowy ok. 15mA

- przy napięciu zasilania 12V prąd wyjściowy ok. 35mA

- maksymalny pobór prądu z zasilania: 100mA

- amplituda (napięcie) jest zależna od wartości napięcia zasilającego

od 4,2V do 11,4V

- dioda LED

- wybór zakresu regulacji częstotliwości przy pomocy zworki (jumper)

- zakresy częstotliwości: 1Hz-50Hz / 50Hz-1kHz / 1kHz-10kHz / 10kHz-200kHz

- płynna regulacja częstotliwości potencjometrem

- regulacja współczynnika wypełnienia

- wymiary płytki drukowanej: 31 x 22mm
