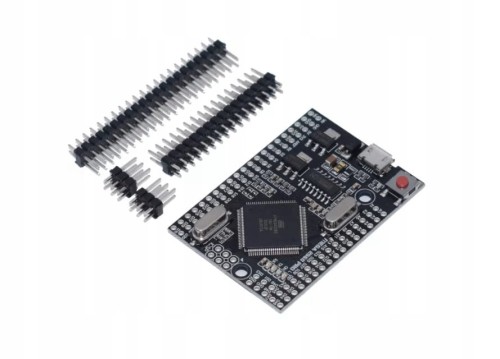

MEGA 2560 mini PRO Embed 16MHz / 5V

OPIS :

Mega 2560 MINI 5Vjest płytką zbudowaną w oparciu o microkontroler AVR ATmega2560, ten samym który jest stosowany w układach ARDUINO MEGA. Moduł jest zgodny programowo z układami ARDUINO, posiadają wgrany bootloader i można go programować poprzez port USB np ze środowiska ARDUINO IDE.

Moduł można zasilać na kilka sposobów sposobów, napięciem 7-9V przez pn Vin, napięciem 5V przez pin VCC lub bezpośrednio przez port microUSB.

Zasilając przez Vin, należy pamiętać, że przy napięciu poniżej 7 V, stabilizator 5 V zamontowany w module nie będzie pracował w sposób prawidłowy (napięcie wyjściowe < 5 V będzie niestabilne).

Przy wartości powyżej 9 V, podczas poboru stosunkowo dużego prądu, stabilizator może ulec przegrzaniu, co prowadzi do uszkodzenia całej płytki.

Porty I/O AVR. Arduino Mega2560 miniPRO posiada 54 cyfrowe wejścia/wyjścia (I/O). Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA i napięciu max 5V, co umożliwia bezpośrednie podłączenie z układami, takimi jak np: dioda LED z rezystorem, oraz sterowanie innymi układami scalonymi. Podłączenie układów o wyższym poborze prądu, wymaga zastosowania układów pośredniczących. Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne, opis dodatkowych funkcji widoczny na zdjęciu obok.

Programowanie. Mega można programować bezpośrednio przez port microUSB, lub za pomocą zewnętrznego programatora AVR poprzez złącze ICSP.  Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.

• Procesor : ATmega2560
• Taktowanie układu MCU : 16MHz
• Napięcie - logika układu : 5V
• Napięcie zasilania : 7-9V
• Wydajność prądowa pinu 5V: max 800mA
• Wydajność prądowa pinu 3.3V: max 800mA
• Max prąd na pinie I/O : 40 mA
• Max napięcie na pinie I/O: 5V
• Piny I/O : 54 (15 portów może pracować w trybie PWM )
• Piny analogowe : 16 ( kanały przetwornika A/C )
• Pamięć FLASH : 256 KB z czego 8kB użyte przez bootloader
• Pamięć SRAM : 8 KB
• Pamięć EEPROM : 4 KB
• Złącze ICSP (programowanie)
• Złącze interfejsu microUSB (komunikacja i programowanie)
• Układ odpowiedzialny za transmisje USB: CH340
• Wymiary PCB: 38mm x 55mm
