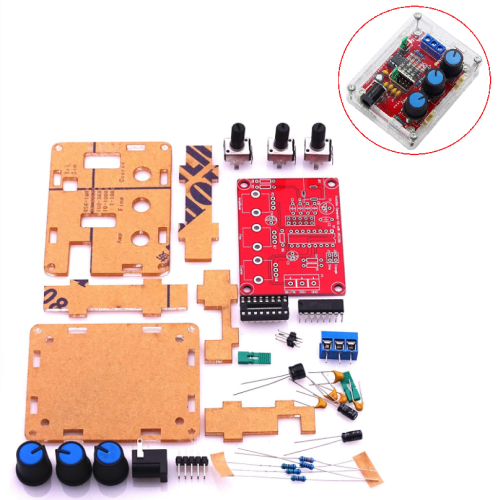

Moduł Kit generatora funkcyjnego XR2206 zakres 1Hz - 1MHz - zestaw DIY do samodzielnego montażu

Moduł Kit generatora funkcyjnego XR2206 zakres 1Hz - 1MHz - zestaw DIY do samodzielnego montażu

Moduł posiada zakres od 1Hz do 1MHz, rodzaje sygnału: sinusoidalny, prostokątny, trójkątny.

Potencjometrami regulujemy poszczególne parametry. Zworka do zmiany zakresu. Zestaw wraz z obudową jest do samodzielnego montażu i po podłączeniu zasilacza (brak w zestawie) - gotowy do użycia.

Specyfikacja:

• Napięcie zasilania: 9-12 V DC
• Rodzaje sygnału wyjściowego: prostokątny, sinus i piłokształtny
• Impedancja: 600 Ohm + 10%
• Częstotliwość yjściowa: 1Hz-1 MHz

Sygnał sinusoidalny:

• Amplituda: 0-3 V przy zasilaniu 9V DC
• Zniekształcenia: mniej niż 1% (przy 1 kHz)
• Płaskość: + 0.05dB 1Hz-100 kHz

Sygnał prostokątny:

• Amplituda: 8V (bez obciążenia) przy 9V DC zasilania
• Czas narastania: mniej niż 50ns (przy 1 kHz)
• Czas opadania: mniej niż 30ns (przy 1 kHz)
• Symetria: mniej niż 5% (przy 1 kHz)

Sygnał trójkątny:

• Amplituda: 0-3V dla zasilania 9V DC
• Liniowość: mniej niż 1% (do 100 kHz) 10mA

Uwaga: Brak zabezpieczeń przekroczenia dopuszczalnego napięcia zasilania oraz odwrotnej polaryzacji - złe podłączenie spowoduje uszkodzenie generatora.

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów, dlatego prawidłowe działanie urządzenia uzależnione jest wyłącznie od umiejętności osoby montującej i jego doświadczenia.

W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów.

Istnieje tylko możliwość odpłatnej naprawy - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu może przekraczać wartość zestawu.
