Moduł ESP32-CAM-MB WIFI ESP32 + Kamera OV2640
Opis

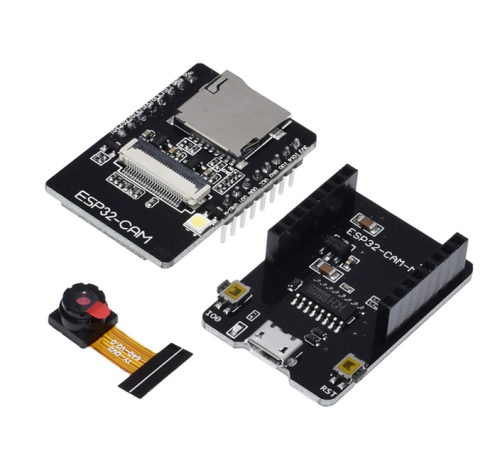

Moduł ESP32 z kamerą OV2640 "ESP32-CAM-MB"
Płytka ESP32-CAM została wyposażona w moduł kamery OV2640 o rozdzielczości 2 Mpx.
Moduł ESP32-CAM świetnie nada się np: do skanowania kodów QR, odczytów liczników wody, czy energii w domu. Obraz z kamery można przesyłać przez sieć domową.
Pomiary i obrazy można zapisywać na karcie microSD dzięki wbudowanemu slotowi na kartę. Obsługuje karty o pojemności do 4GB.
ESP32-S to nowszy model popularnego układu ESP8266, który został znacząco ulepszony względem poprzednika. Jest to architektura 32-bitowa w dodatku dwurdzeniowa, która wnosi możliwości układów na wyższy poziom.
Oprócz WiFi, ESP32 został wyposażony w moduł BLE (Bluetoth Low Energy), dzięki czemu świetnie nadają się do zastosowań IoT.
Moduł w tej wersji został osadzony na wygodnej płytce podobnej do D1 mini z wbudowanym ESP8266.
Mieści się na niej spora ilość pinów GPIO pomimo niewielkich rozmiarów rozmiarów. Do ESP32-CAM podłączyć można sporą liczbę zewnętrznych modułów.
ESP32-S posiada antenę w postaci ścieżki PCB. Gdyby jej parametry okazałyby się dla nas niewystarczające, wówczas możemy podłączyć zewnętrzną antenę do gniazda U.FL
Moduł ten można w prosty sposób programować z poziomu Arduino IDE. Dzięki bibliotekom Arduino programowanie IoT nigdy nie było łatwiejsze.
Z uwagi na niewielkie wymiary płytki, nie umieszczono na niej programatora ESP32-CAM co utrudniałoby programowanie, gdyby nie dedykowana płytka z programatorem, która jest dołączona do zestawu.
Wymiary PCB i gniazda na niej idealnie pasują do ESP32-CAM.
Moduł zawiera konwerter (programator) USB-UART na popularnym układzie CH340, który podłączysz do komputera za pomocą złącza micro USB.
Oprócz programatora mamy dostępne dwa przyciski, które pomagają wymusić stan programowania w układzie ESP32 ( RESET i GPIO0 ).
Aby wgrać bootloader na podłączoną do komputera płytkę:
- Przytrzymaj RST
- Przytrzymaj IO0
- Puść RST trzymając nadal IO0
- Puść IO0
Po tej kombinacji ESP32 będzie gotowy do zaprogramowania.
Na PCB wbudowany jest również stabilizator, który zapewni prawidłowe zasilanie dla ESP32-CAM.
Specyfikacja modułu ESP32-CAM:
- Układ ESP32-S
- Częstotliwość zegara: do 160 MHz
- 520 kB RAM
- 512 kB FLASH
- Moduł WiFi w standardzie 802.11 b/g/n
- Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
- Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
- Interfejsy UART/SPI/I2C/PWM/ADC/DAC
- Kamera OV2640 (rozdzielczość 2 MPx) w zestawie
- Możliwość podłączenia kamery OV2640 lub OV7670
- Wsparcie przesyłania obrazu WiFI
- Zdalna aktualizacja firmware
- Gniazdo kart microSD (do 4GB)
- Złącze zewnętrznej anteny U.FL
- Dioda użytkownika (GPIO4)
- Stabilizator napięcia
- Przycisk RESET
- Napięcie zasilania: 5 V
- Raster goldpinów: 2,54 mm
- Wymiary modułu: 40,5 x 27 x 4,5 mm
- Złącza goldpin wlutowane w płytkę
