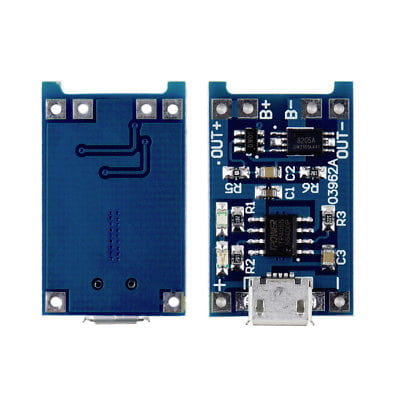

Moduł ładowarki ogniw 18650, oraz akumulatorów Li-ion
Oparty na układzie TP4056 w obudowie SO8 - dodatkowo z zabezpieczeniem na układzie DW01A z zewnętrznymi kluczami N MOS układu 8205A OPIS : Układ umożliwia szybkie ładowanie ogniw typu 18650, oraz akumulatorów typu Li-ion. Ta wersja ładowarki rozbudowana jest o o monitor prądu rozładownia i przekroczenia dolnego progu napięcia, za co odpowiada układ DW01A w obudowie SOT23-6, z zewnętrznymi kluczami NMOS układu 8205A - obudowa SSOP8. Zasilać moduł można dzięki gniazdu Micro USB, umieszczonego na płytce jak również za pomocą przewodów lutowanych do pól lutowniczych.
Specyfikacja :
- Moduł ładowania z układem TP4056
- Wymiary : 2,6 x 1,7cm
- Napięcie wejściowe : 5V
- Ładowanie napięciem 4,2V ( +/- 1% )
- Max. prąd ładowania 1000mA (prąd ładowania można zmienić, wstawiając inną wartość rezystora R3). Sprzedawany moduł wartość ma ustawioną na ładowanie prądem 1000mA.
R3 (kOhm) I Bat (mA)
30 - 20
50 - 70
10 - 130
5 - 250
4 - 300
3 - 400
2 - 580
1,66 - 690
1,5 - 780
1,33 - 900
1,2 - 1000
- Ochrona komórek nadmiernego rozładowania napięcia 2,5V
- Ładowanie i ochrona komórek w jednym czasie
- Dwie diody LED sygnalizacyjne : czerwona - ładowanie, zielona - ładowanie zakończone
- Złącze Micro USB może być używane do ładowania baterii litowych przez ładowarkę bezpośrednio do telefonu. W przepadku wykorzystania do ładowania układu, ładowarki do telefonu, upewnij się aby pobór prądu wynosił ponad 1A, w przeciwnym razie może nie działać poprawnie.
- Podłącz "B+" do elektrody dodatniej akumulatora ładowanego, a "B-" do ujemnej
- Układ który chcemy zasilić z akumulatora należy połączyć z "OUT+" i "OUT-"
- Podczas ładowania należy odłączyć obciążenie akumulatora
