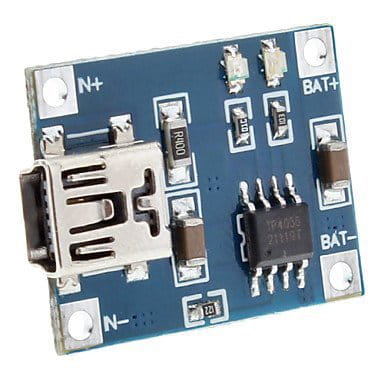

Moduł ładowarki ogniw 18650, oraz akumulatorów Li-ion.
Oparty na układzie TP4056 w obudowie SO8.
OPIS :
Układ umożliwia szybkie ładowanie ogniw typu 18650, oraz akumulatorów typu Li-ion. Zasilać moduł można dzięki gniazdu Mini USB, umieszczonego na płytce jak również za pomocą przewodów lutowanych do pól lutowniczych.
Przykładowy schemat podłączenia :
Specyfikacja :
- Moduł ładowania z układem TP4056
- Gniazdo : mini USB
- Wymiary : 2,3 x 1,7cm
- Napięcie wejściowe : 5V
- Ładowanie napięciem 4,2V ( +/- 1% )
- Sygnalizacja LED : ładowanie, naładowanie
- Max. prąd ładowania 1000mA (prąd ładowania można zmienić, wstawiając inną wartość rezystora "vPROG").
- Sprzedawany moduł wartość ma ustawioną na ładowanie prądem 1000mA.
R3 (kOhm) I Bat (mA)
30 - 20
50 - 70
10 - 130
5 - 250
4 - 300
3 - 400
2 - 580
1,66 - 690
1,5 - 780
1,33 - 900
1,2 - 1000
