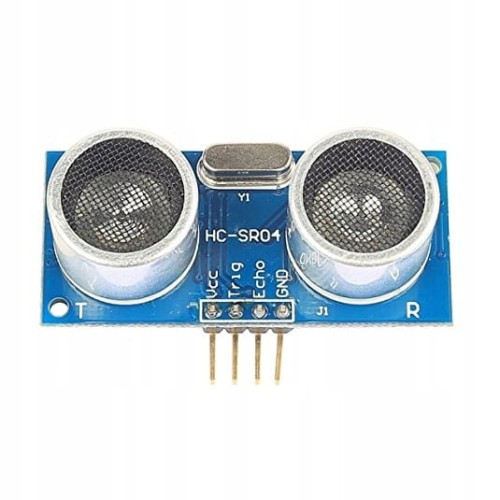

Ultradźwiękowy miernik odległości HC-SR04
OPIS PRZEDMIOTU :
Czujnik ten działa w zakresie 2-200 cm i zasilany jest napięciem 5V.Wyjściem jest sygnał, którego czas trwania jest proporcjonalny do mierzonej odległości.
Pomiar rozpoczyna się w momencie podania na pin TRIG impulsu napięciowego przez 10us. Moduł mierzy odległość przy pomocy fali dźwiękowej o częstotliwości 40 kHz. Do mikrokontrolera wysłany jest wówczas sygnał, w którym odległość zależna jest od czasu trwania impulsu i wyliczamy ją ze wzoru :
odległość mierzona=(czas trwania impulsu x prędkość rozchodzenia się fali) / 2
gdzie prędkość rozchodzenia się fali = 340m/s
SPECYFIKACJA :
- Napięcie zasilania: 5 V
- Średni pobór prądu: 15 mA
- Zakres pomiarowy: 2 - 400 cm
- Wyjście: sygnał częstotliwościowy
- Częstotliwość pracy: 40 kHz
- Wymiary: 45 x 20 x 15 mm
Współpracuje z większością modułów uruchomieniowych w tym ARDUINO.
Zastosowanie : przy tworzeniu robotów, do pomiaru odległości czy prędkości, jak również do wykrywania przedmiotów.
Moduł jest fabrycznie nowy, przechowywany w opakowaniu antystatycznym.
