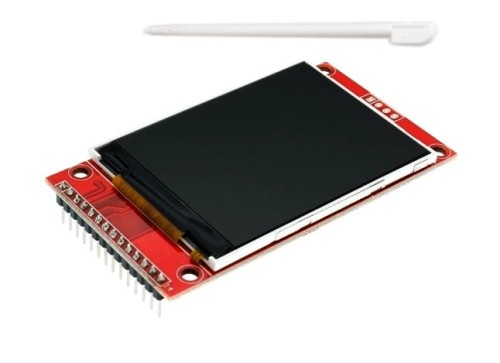

Dotykowy wyświetlacz LCD TFT 2,4" SPI 320x240 ST7789
Opis
Wyświetlacz LCD TFT o przekątnej 2,4" i rozdzielczości 320 x 240 pikseli, o maksymalnej liczbie aż 65536 kolorów.
Moduł idealny do projektów opartych o Arduino czy STM32.
Wyświetlacz posiada bardzo popularny sterownik ST7789, dzięki czemu w środowisku Arduino, znajdziemy szereg gotowych bibliotek jak np. Adafruit TFT, a interfejs szeregowy SPI w znacznym stopniu ułatwi
nam podłączenie do arduino - potrzebuje jedynie kilku pinów.
Wyświetlacz posiada rezystancyjną nakładkę dotykową, która jest obsługiwana przez dedykowany kontroler XPT2046 z interfejsem SPI. Do komunikacji z dotykiem wyprowadzone są dedykowane piny.
Do obsługi funkcji dotyku posłuży nam rysik - dołączony do zestawu
Moduł posiada wbudowane gniazdo karty SD
Specyfikacja:
Typ: LCD TFT dotykowy
Rozmiar: 2.4 " SPI
Obszar wyświetlania: 36.72 (W) X 48.96 (H) mm
Rozmiar modułu PCB: 77,18 x 42,72mm
Element sterownika: aktywna matryca a-si TFT
Sterownik ic: ST7789
Podświetlenie: biała dioda LED
Głębokość koloru: 262 K/65 K
Rozdzielczość: 240 x 320 pikseli
Temperatura pracy: -20℃ ~ 60℃
Temperatura przechowywania: -30℃ ~ 70℃
Napięcie zasilania VCC: 3,3V ~ 5V
Napięcie logicznego portu IO: 3,3 V (TTL)
Wyświetlacz jest przechowywany i wysyłany w specjalnym pudełku ochronnym (jak na zdjęciu), co gwarantuje bezpieczną podróż przesyłki do odbiorcy :)
W zestawie znajduje się rysik do obsługi "dotyku" wyświetlacza.
