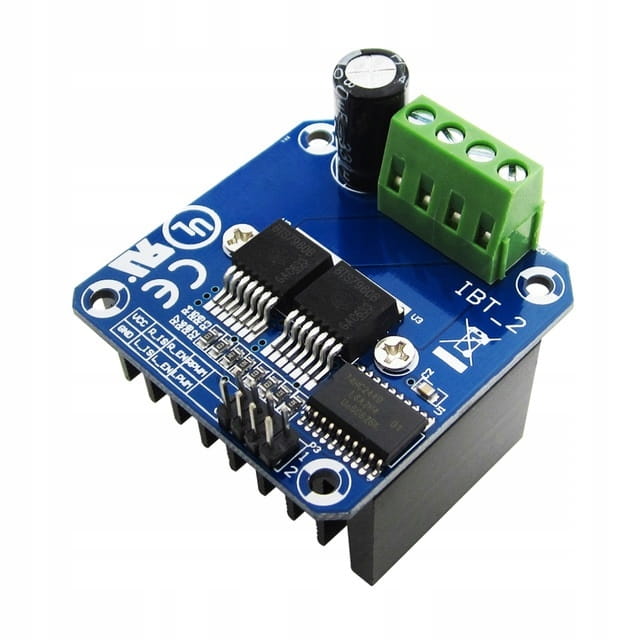

2-kanałowy Moduł Sterownika Silników

mostek HBTS7960 IBT-243A

Opis :

Sterownik silnika zbudowany na dwóch układach BTS7960 - półmostkach typu H.

Sterownik może sterować jednym silnikiem DC o prądzie maksymalnym 43A napięcie

pracy silnika 6-27V. Moduł umożliwia płynną regulację PWM 0-100% oraz zmianę

kierunku obrotów silnika. Sterownik może być również wykorzystany do

sterowania niezależnie dwoma silnikami, lecz wtedy zmiana kierunku obrotów nie

będzie możliwa.

W module zastosowano układ 74HC244 izolujący układ sterujący od końcówek mocy.

Same układy BTS7960 posiadają szereg zabezpieczeń np. termiczne, przeciw

zwarciowe, przeciążeniowe, a moduł został wyposażony w radiator.

Dane techniczne:

- Moduł wyposażony w dwa sterowniki silników BTS7970

- Optoizolacja mikrokontrolera (5V)

- Napięcia zasilania: 5,5V - 27V

- Prąd ciągły: 43A

- Dwa wejścia PWM do 25kHz

- Wbudowany radiator

- Wymiary: 50x50mm
