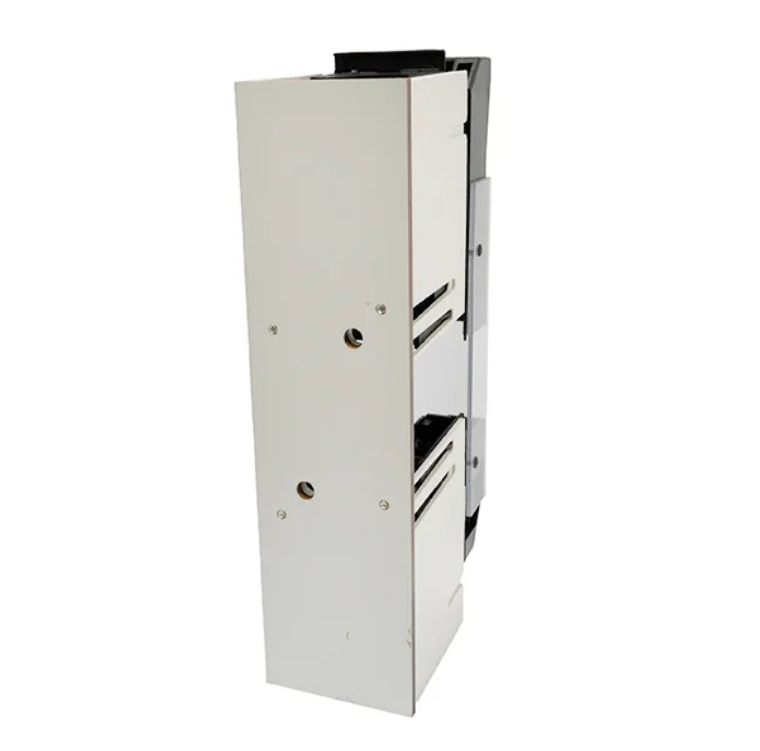

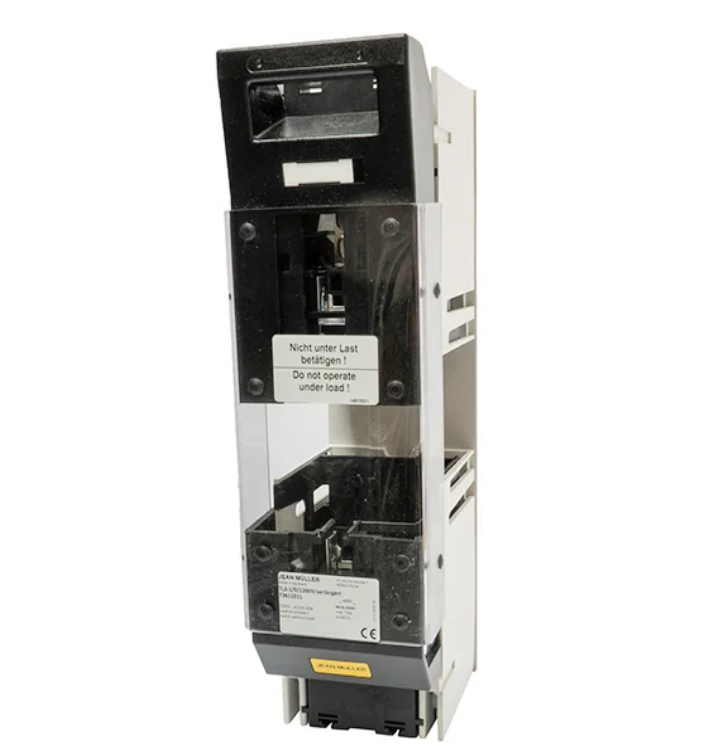

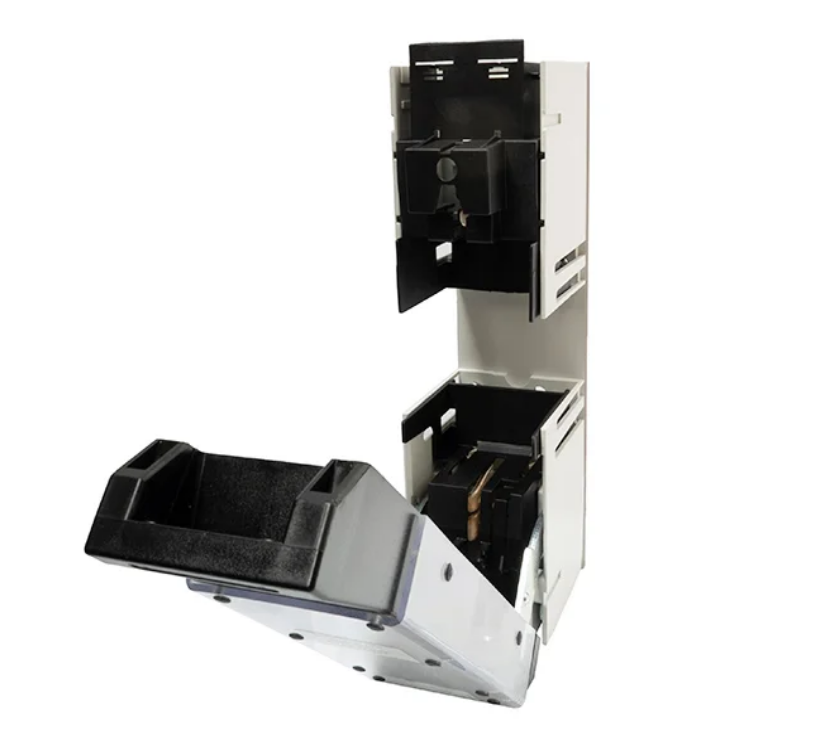

Rozłącznik bezpiecznikowy TL3-1/9/1200V - fotowoltaika
dodaj do przechowalni
Opis
Rozłącznik bezpiecznikowy skrzynkowy TL3 na napięcie 1200VAC/1000DC w wykonaniu 1-bieg. Przeznaczony jest to pracy w instalacjach fotowoltaicznych gdzie współpracuje z wkładką bezpiecznikową w rozmiarze NH3L. Do zabudowy natablicowej z przyłączem śrubowym M10, pozycja montażowa pionowa lub pozioma. Wykonany z tworzywa bezhalogenkowego, samogasnącego w kategorii przepięciowej III.
Nazwa produktu: Rozłącznik bezpiecznikowy
Oznaczenie producenta: TL3-1/9/1200V
Nr artykułu: T3611011
Zastosowanie: do ochrony urządzeń fotowoltaicznych
ETIM 5.0: EC001040
Parametry elektryczne:
-Napięcie znamionowe Ue [V]: 1200V AC
-Prąd znamionowy Ie [A]: 630A
-Prąd cieplny z wkładką topikową Ith [A]: 630A
-Prąd cieplny ze zworą Ith [A]: 910A
-Napięcie znamionowe izolacji Ui [V]: 1200V
-Częstotliwość f [Hz]: 40-60Hz
-Kategoria użytkowania: AC20B (1200V)
-Maksymalna dopuszczalna strata mocy na wkładce topikowej Pa [W]: 70W
Parametry mechaniczne:
-Mechaniczny okres użytkowania (cykle łączeniowe): 1000
-Elektryczny okres użytkowania (cykle łączeniowe): 200

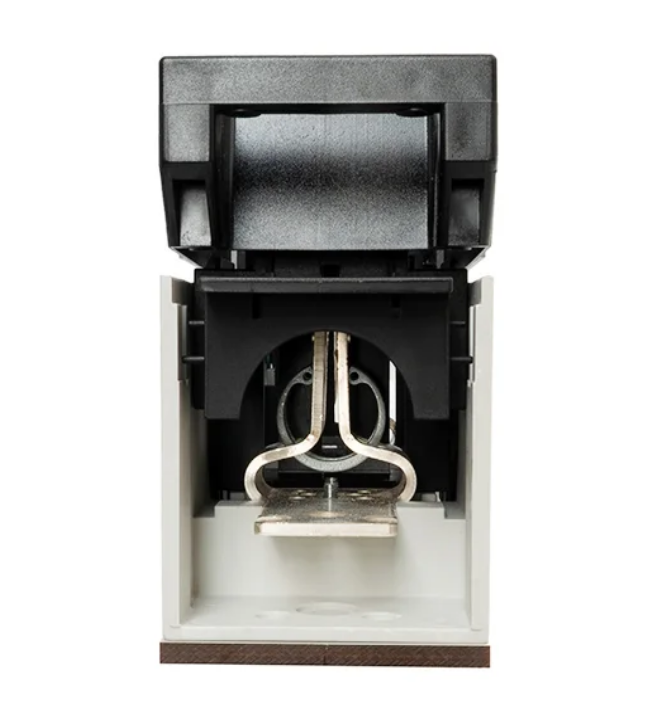

Przyłącze kablowe:
-Przekrój zaciskanych kabli: 25-300mm2
-Moment dokręcenia: 30-35Nm
Warunki pracy:
-Temperatura otoczenia T [°C]: od -25 do +55°C
-Położenie montażowe: w poziomie i w pionie
-Stopień zabrudzenia: 3
-Kategoria przepięcia: III
